Referenz
Chemiepark Marl – NKT

Anbindung einer Hochspannungskabelverbindung von einem Transformator zu einer GIS-Station im Chemiepark Marl. Das Projekt umfasste die unterirdische Verlegung mehrerer Hochspannungskabelstrecken innerhalb eines laufenden Industrie- und Chemieanlagenbetriebs unter erhöhten Sicherheitsanforderungen.

• Verlegung von drei Hochspannungskabelstrecken im 110-kV-Bereich
• Einzug von 3 Strecken 1×1000 mm² Aluminiumkabel mit jeweils ca. 800 m Länge
• Gesamtverlegung von rund 2.400 m Hochspannungskabel

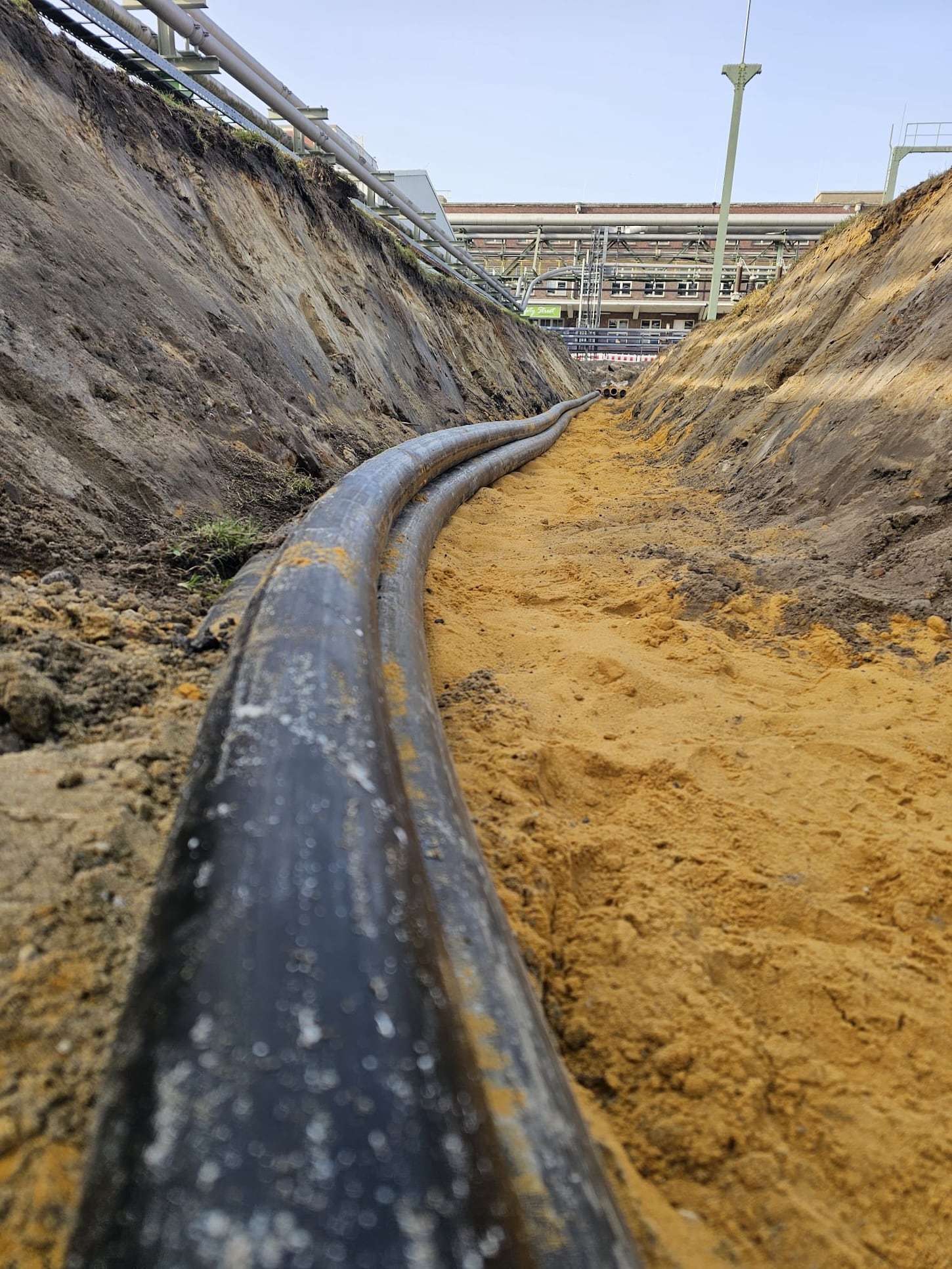

• Unterirdische Erdkabelverlegung in einer durchgehenden Rohrtrasse quer durch den Chemiepark Marl
• Überprüfung, Reinigung und Kalibrierung der Rohrtrasse

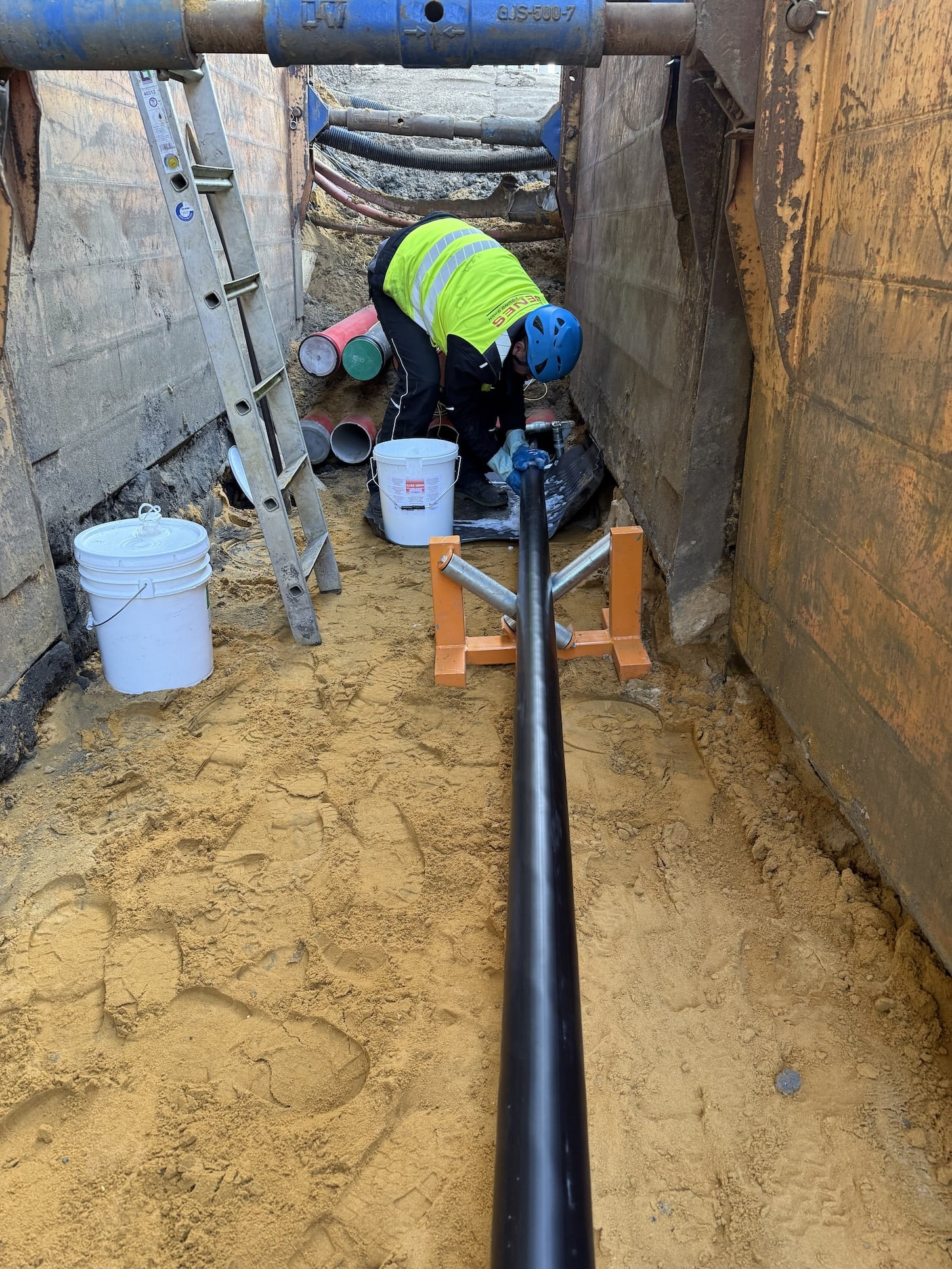

• Einziehen der Vorseile / Zugseile zur Vorbereitung des Kabeleinzugs
• Einführung und Endverlegung der Kabelenden am Transformator sowie in der GIS-Station bis zu den Anschlusspunkten

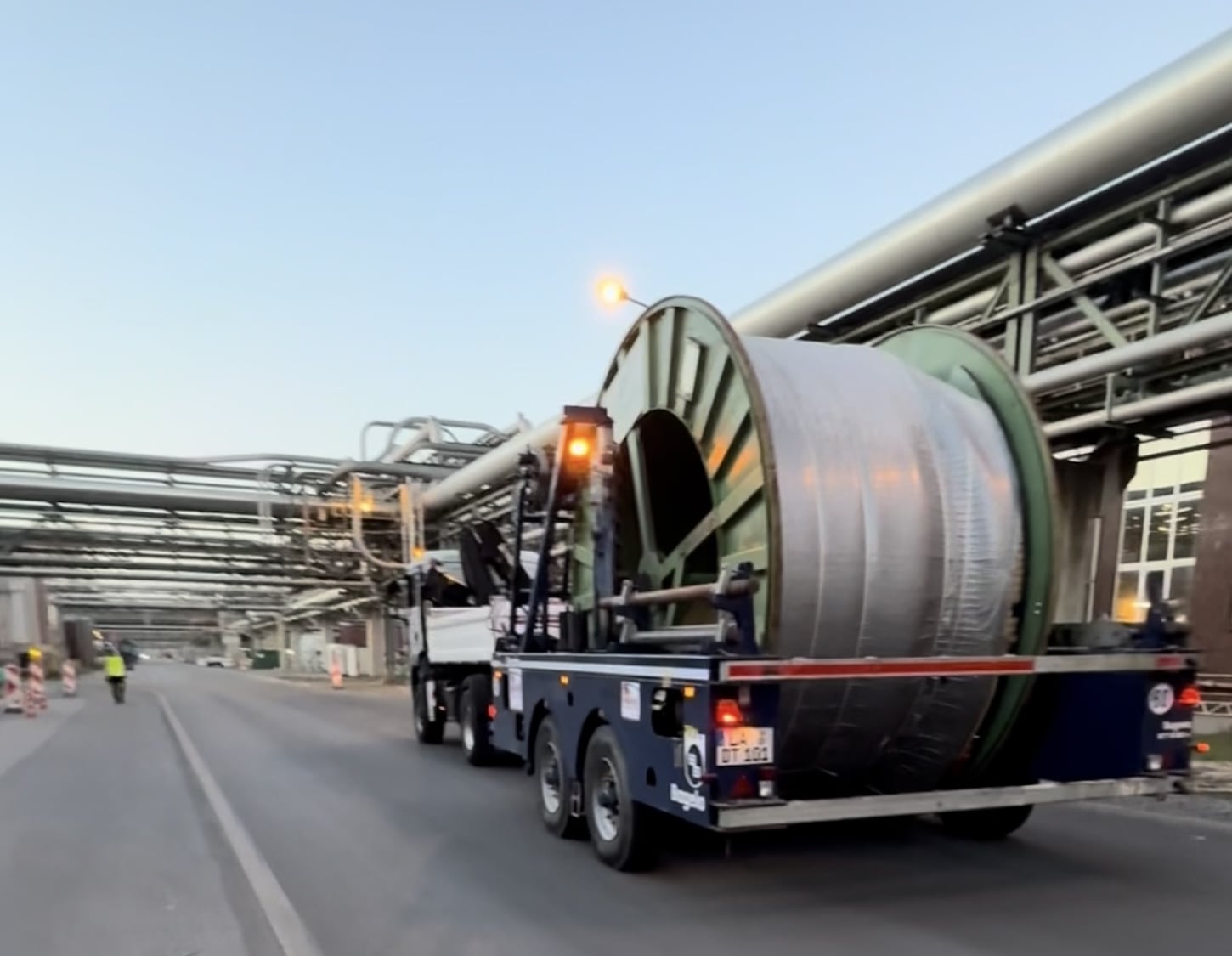

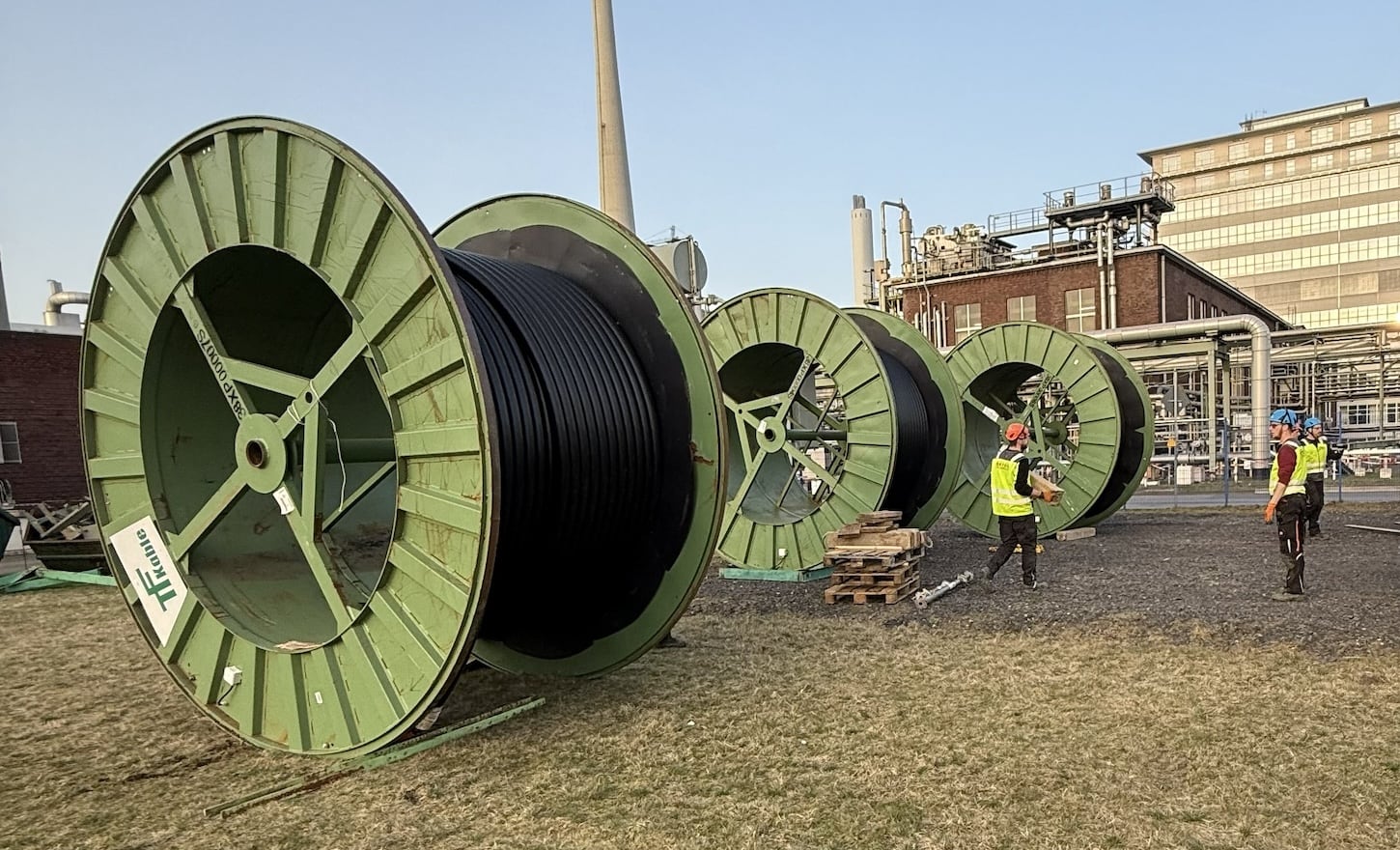

• Transport und Logistik der Kabeltrommeln mit jeweils ca. 12 Tonnen Stückgewicht

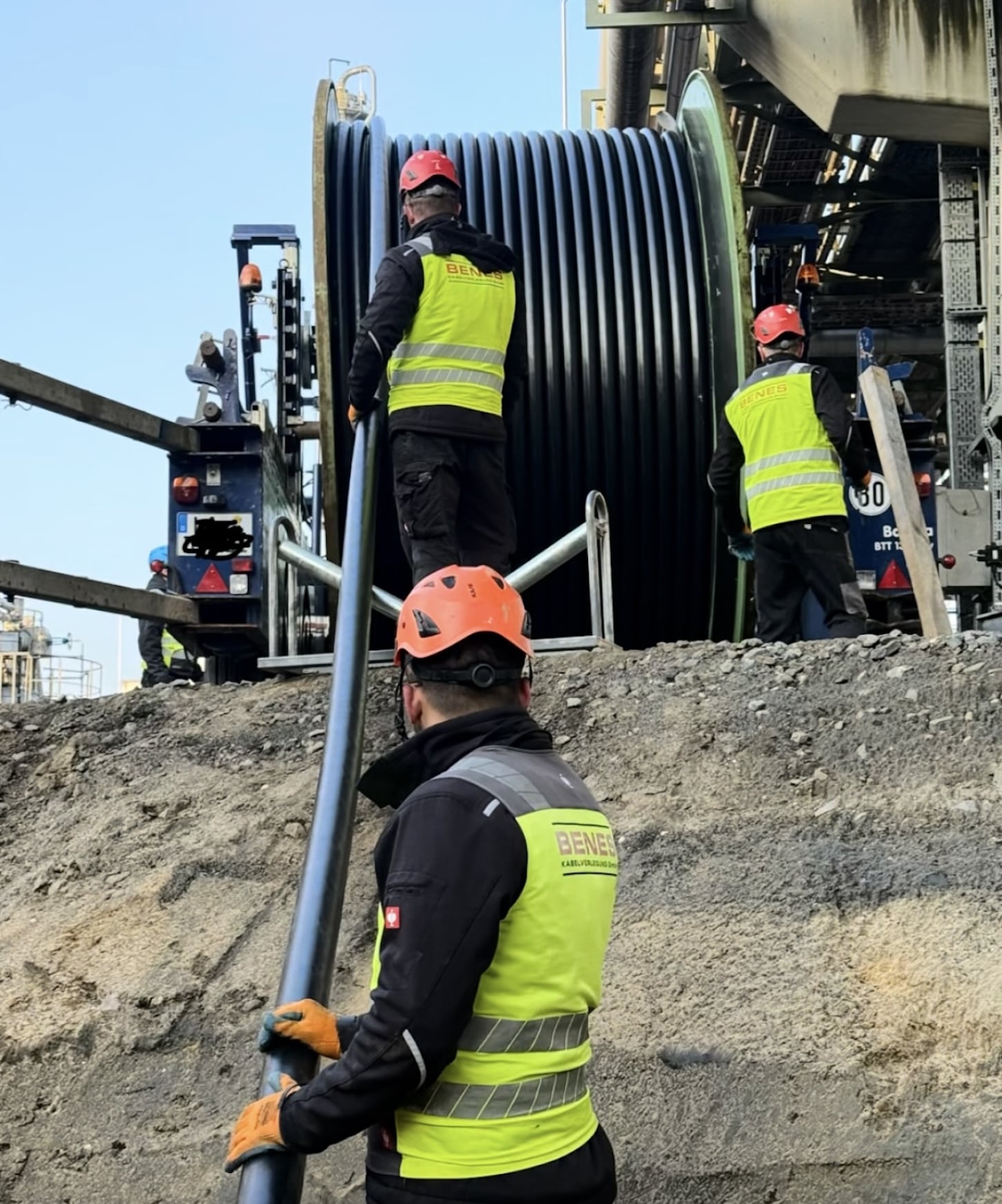

• Einsatz von LKW, Kabeltrommelanhängern und Spezialgerät, Kabelzugwinden

• Anspruchsvolle Verlegungsstrecke mit mehreren unterirdischen geschlossenen Bögen und engen Trassenführungen über das Werksgelände
• Durchgängige Rohrtrasse ohne Zwischenzugschächte – Kabelzug musste in einem Zug ohne Ausschleifen oder Umlenkrollen erfolgen
• Sehr enge Platzverhältnisse im Chemiepark bei laufendem Betrieb
• Transporte mit über 3 m Transportbreite durch enge Fahrwege und begrenzte Rangierflächen
• Hohe Sicherheitsanforderungen und strenge Werksvorgaben während der gesamten Ausführung
• Präzise Abstimmung aller Arbeiten mit dem laufenden Betrieb und anderen Gewerken

• Erfolgreiche und termingerechte Umsetzung aller Kabelzug- und Verlegearbeiten
• Sichere Anbindung des Transformators an die GIS-Station
• Störungsfreie Durchführung unter laufenden Betriebsbedingungen
